619系列自動差壓切換系統

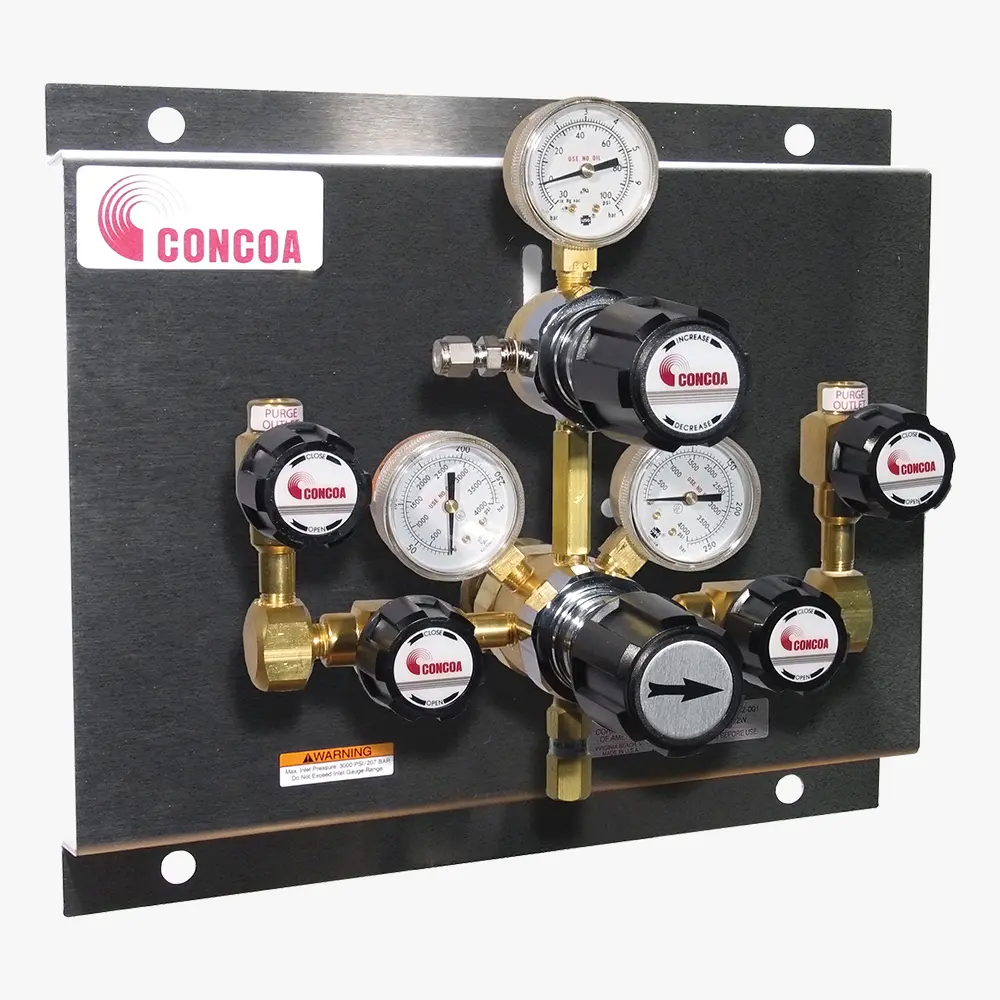

規格：619系列, 圖示型號6192001-01-001M
單位：
瀏覽次數：5900
性能標簽：
619系列自動差壓切換系統 , 最大入口4500PSIG , Cv=0.1 , 出口壓力50 , 100 , 200PSIG , 二氧化碳激光諧振腔氣體的差壓切換系統
產品詳細描述
619系列切換是一種自動差壓切換系統，可在不影響純度的情況下提供連續的諧振器氣體供應。低內部容積以及可選的入口微吹掃幾乎消除了氣體污染。此外，不銹鋼隔膜和雙密封安全閥使619系列切換系統能夠?qū)崿F(xiàn)1 x 10-8scc/sec的氦氣泄漏完整性�？蛇x的遠程報警功能為連續系統運行提供氣瓶耗盡的視覺和聽覺通知。
高級性能
• 機制黃銅棒閥體，平滑的表面拋光
• 較低的接觸氣體表面區域，極小化吹掃要求
• 皺褶狀316L膜片，不會形成內部擴散
• 可選微型吹掃，低死角空間
• 一體式10微米過濾，允許較低粒子通過
• 金屬對金屬的密封，無泄漏可能
• 雙密封安全閥，無滲漏可能
• 可選一體式匯流排，Small foot print
應用
激光用吹掃共鳴器氣體：氦氣、氮?dú)狻O2
激光用混合共鳴器氣體：3種氣體預混和 4種氣體預混和 5種氣體預混和
激光用吹掃氣體：Zero Air、氮?dú)狻⒈Ｗo(hù)氣體、氮?dú)?/span>
材料
閥體：機制黃銅棒
閥帽：機制黃銅棒
閥座：PTFE (3,000 PSIG最大入口) PCTFE (4,500 PSIG最大入口)
過濾器：10微米燒結銅
膜片：316L不銹鋼
性能指標
最大入口壓力：3,000 PSIG (210 BAR)，4,500 PSIG (310 BAR)
溫度范圍：-40~140°F (-40~ 60°C)
壓力表：2” 直徑BAR/PSI雙刻度
接口：¼” FPT
氦氣泄漏率：1 x10-8 scc/sec
內部密封：PTFE
Cv：0.1
重量：8.25 lbs. (3.71 kg)
訂貨選型
| 619 | A | B | C | D | -CON | 選項 |
| 系列 | 最大出口壓力 | 入口連接 | 每側氣瓶數 | 裝配/壓力表 | 入口連接 | 安裝選項 |
| 2: 50 PSIG (3.4BAR) | 0: 1/4” FPT接口 | 0: 1 個氣瓶 (1/4” FPT入口) | 1: 管道調壓閥 (3000 PSIG) 無報警功能 | -001: 1/4"FPT | M: 6mm 出口管接頭 | |
| 3: 100 PSIG (7BAR) | 1: 隔膜閥(帶1/4” FPT入口接口) | 1: 1 個氣瓶(36"軟管) | 4: 管道調壓閥 (3000 PSIG) 有報警功能 | 請指定入口連接CG | ||
| 4: 200 PSIG (14BAR) | 2: 微型匯流排及吹掃(帶1/4” FPT入口接口) | 2: 2個氣瓶(36"軟管) | 5: 管道調壓閥 (4500 PSIG) 無報警功能 | DIN 477 BS 341 和其它可用連接 | ||
| C: 1 個氣瓶(72"軟管) | 8: 管道調壓閥 (4500 PSIG) 有報警功能 | |||||
| D: 2個氣瓶(72"軟管) |
遠程報警選項
| 選項 | 部件號 | 描述 |
| 單個切換系統臺架 | 518-1625 | 對每側一個氣瓶的單個切換系統提供適當?shù)闹С?/span> |
| 多個切換系統臺架 | 518-1725 | 對每側一個氣瓶的三個切換系統提供適當?shù)闹С?/span> |
| Altos 2 遠程報警系統(24V) | 5750025-01-24V | 美國CONCOA公司雙通道遠程報警系統(24V) |
上個產品：515系列SilcoNert 2000涂層自動切換系統
下個產品：642系列IntelliSwitch II™全自動電子氣體切換系統
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
