透過火焰測溫成像的紅外熱像系統PYROINC 640F
規格：PYROINC640F, 大型紅外熱成像測溫系統
單位：臺
瀏覽次數：12830
性能標簽：
燃燒室紅外熱像測溫系統 ， PYROINC 640F , 600 °C~1250°C , 可選 800~1800°C , 可透過火焰測溫成像 , 大型紅外熱成像測溫控制系統
產品詳細描述

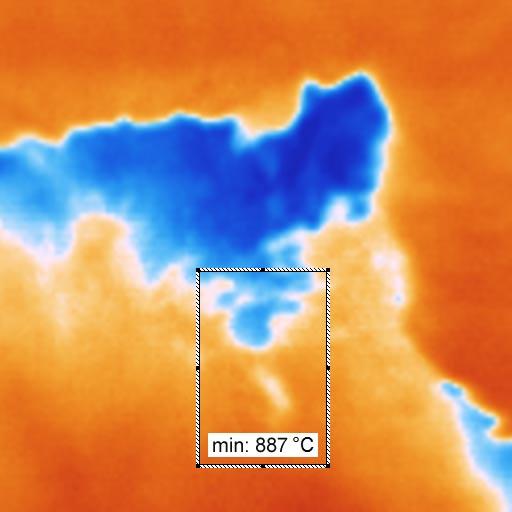

☑透過火焰測溫成像, 測量火焰后面的爐壁更有效
☑爐膛紅外成像測溫系統、工業窯爐爐壁測溫成像
☑型號PYROINC 640F，測溫范圍600~1800°C
☑ 已廣泛用于歐洲電廠鍋爐、化工行業、鋼鐵行業、回轉窯、玻璃行業等爐窯。
☑在線安裝式、移動安裝式二種。
特征
• 溫度測量范圍：600~1250 °C，可選800~1800°C
• 測量頻率：50幀/秒 (Hz)
• 非制冷微型熱輻射計，640x480像素
• 窯爐探針帶用于燃燒室的空氣吹掃器和水冷系統
• 有不同的探針長度和不同的視場角，可選帶傾角的視場角
• 堅固的外殼(IP65)帶可選水冷系統
• 通過光纖進行實時數據采集
• 可觸發測量、報警監視和閾值監視
• 較大的動態范圍和16位A/D轉換增加精度
• 可定制解決方案：帶自動伸縮和旋轉裝置、用于監視冷卻介質或吹掃空氣的控制柜、客戶定制的軟件。
應用
PYROINC 380F在線紅外熱像儀系統提供有色金屬行業、鋼鐵行業窯爐、玻璃窯爐、煉焦爐、電石爐、各種窯爐的非接觸式溫度測量和成像。該紅外熱像系統的典型應用有：窯爐熱過程優化、鋼渣以及堆積物探測。
軟件
PYROSOFT軟件適合Windows®下使用，有瀏覽版Viewer、Compact版、專業版Professional、適合用戶開發環境的軟件開發包DAQ版、基本版Basic、適合參與控制的控制版Control；該系列軟件功能強大，允許用戶記錄、存貯、瀏覽測量數據和熱像圖，允許用戶操縱和控制熱像儀。
主要特征如下：
• 實時數據記錄
• 分區定義、報警監視、閾值監視
• 趨勢分析
• 數據輸出(正文、位圖、視頻格式)
• 通過PROFIBUS總線、模擬量和數字量輸入/輸出、其它類接口進行過程控制。
用戶可以通過編程接口(Windows®-DLL) 編程，用于用戶的系統集成。
技術指標
| 型號 | PYROINC640M | PYROINC640F | ||
| 光譜范圍(其它按要求定制) | MWIR | 帶火焰濾光片 | ||
| 3~5 µm | 3.9 ± 0.1 µm | |||
| 探測器 | 二維非制冷紅外熱輻射計 | |||
| 像素 | 640 x 480 | 640 x 480 | ||
| 幀頻 (可調) | ≤ 50 Hz | ≤ 50 Hz | ||
| 測溫范圍(其它范圍可定制) | 300-1,000°C | 600-1,250°C | ||
| (可選到800~1800°C) | ||||
| 溫度分辨率 (NETD) | 1K | |||
| (f=1Hz/T目標=1,000°C) | ||||
| 光學系數 | 28°*21°/ø70mm-200 mm 61°*48°/60°左側斜視/ø104mm*1055mm | |||
| (FOW) / | 43°* 33°/ø70mm-200mm 61°*48°/ 60°斜視/ø104mm*1055mm | |||
| 探針直徑(其它按要求定制) | 67°x52°/ø90mm-500mm 45°x 45°/ø104 mm*1055 mm | |||
| 測量誤差 | 2% 測量值 (T 目標溫度) | |||
| 調焦 | 1 m~無窮遠 | |||
| 文件格式 | 16 位數字 | |||
| 接口 | 光纖接口，50 Hz 數據傳輸或快速以太網(標準) | |||
| 外殼 / 尺寸/ 重量 | IP65 (NEMA 4) 鋁鑄造外殼 / 196 mm x 266 mm x 100 mm / 約 3.2 kg | |||
| 接頭 | 螺旋式連接器 (16 針)用于供電，- 光纖插入式(2 針) | |||
| 2 x 水 (寬4 mm，最大壓力2 bar) | ||||
| 1 x 加壓空氣 (寬 4 mm，最大壓力 2 bar) | ||||
| 數字 I/O 通道 | 最大 4 個通道 (LED 輸入(5 V ≤ UE ≤ 25 V)和光電耦合輸出(IC ≤ 50 mA, UE ≤ 25 V)) | |||
| 供電輸入 | 18~36 V DC, 10~20 VA | |||
| 操作溫度 (熱像儀) | -25 to +150°C (標準，可選帶集成的水冷系統) | |||
| 操作溫度 (探針) | +2000°C | |||
| 存儲溫度 | -20~ +70°C, 最大相對濕度 95 % | |||
| 軟件 | 1、PYROSOFT Basic (免費) 用于數據采集、存儲、可視化及數據輸出 | |||
| *.BMP, *.XLT and *.TXT (ASCII)文件。 (Windows® XP) | ||||
| 2、PYROSOFT Analyzer(可選) 用于數據采集、存儲、可視化、專業數據分析、形成 | ||||
| *.HTML與 *.DOC報告，數據輸出格式*.BMP, *.JPG, *.EMF, *.AVI, *.CSV和*.TXT(ASCII)文件 | ||||
| 3、PYROSOFT Control (可選) 用于數據采集、存儲、可視化、工業數據分析、I/O-通道 | ||||
| 和數據輸出格式*.BMP, *.XLT 與 *.TXT (ASCII) 文件 | ||||
| 4、PYROSOFT INC Control (可選) 用于數據采集、專業數據分析、I/O 通道和數據輸 | ||||
| 出格式*.BMP, *.XLT, *.TXT (ASCII)。 | ||||
| 5、可定制軟件控制垃圾焚燒爐的著火分區。 | ||||
應用圖片

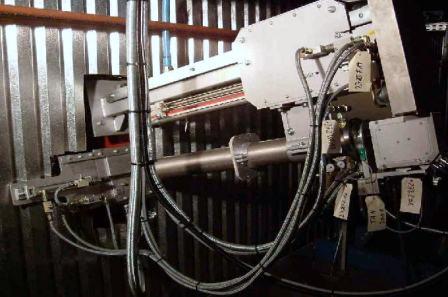

爐側安裝

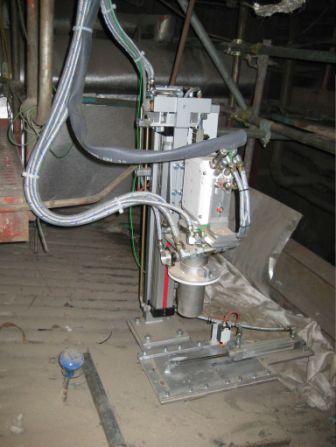

爐頂安裝
