全球第一款強磁場專用型紅外熱像儀PV640L-PMF問世
●發布時間：2015-6-5 ●
●信息來源：上�；数堊詣踊こ坦� ●作者：站長
全球第一款強磁場專用型紅外熱像儀PV640L-PMF問世
適用于磁場強度為幾個特斯拉的永磁磁場環境里測量被測物體的溫度和成像。

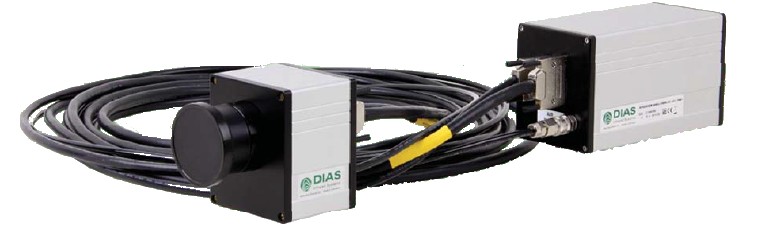

該紅外熱成像儀整體分成二個部分，一個部分為紅外熱成像儀探頭部分，可以直接放置
在磁場中；另外一個部分就是光電轉換電子器件部分，可以放置在磁場之外操作。這二個
部分由一個10m的連接線來連接。
研發、實際工業過程中，經常要監控強磁場環境的元件溫度，例如聚變電站(fusion plants)
或磁共振體層攝影(magnetic resonance tomography)。德國DIAS紅外公司在2015年漢諾威
展會(April 13-17, 2015)上展示了這種環境下熱成像技術。
要在這種強磁場環境下獲得可靠的測溫和成像，非常具有挑戰性，DIAS開發的這種紅外
熱成像儀型號為PYROVIEW 640L-PMF，這是世界上第一臺，專用于強磁場環境，其磁通量
可達3特斯拉。這種堅固耐用的熱成像儀已經在位于Grefswald的Max-Planck-Institute
(Max-Planck-Gesellschaft, www.mpg.de/institute)獲得應用，用于等離子體物理，可以
測量按照“仿星器Stellerator”原理工作的聚變電站的偏濾器擋板(divertor baffles)的溫度 ，
該研發中心為全球最大的此類研發中心所在。
強磁場環境的非接觸測溫
Non-contact temperature measurement in strong magnetic fields
紅外熱成像儀PYROVIEW 640L-PMF基于最新的640 x 480像素的探測器，帶千兆以太網通信接口。
該熱成像儀也已經銷售到小日本，工作在長波，測量溫度可達1800 °C。
特殊的廣角鏡頭116° x 82° 允許該熱像儀可以監控所有關鍵元件，該信號經過計算機處理。
該紅外熱像儀包含一個熱像儀頭和一個電子盒。因為電子盒包含磁敏感電子元件，需要放置在磁場之外。
全套系統包含熱像儀頭、光學鏡頭、紅外探測器，及特殊設計的強磁場用機械、氣動和電子元件。
應用領域：
半導體行業、
強磁場臨界參數的確定、
高溫超導、
磁化測量、
核磁共振研究、
細胞生物學研究等強磁場場合
 |
